WSH4100AN | 稳先微首颗 100V 车规单通道智能高边开关， 面向 48V 汽车架构

48V 乘用车、商用车、卡车客车以及工程机械电控系统的实际工况比 12V/24V 车身负载严苛：抛负载冲击、感性负载关断会产生很高的电压尖峰。常规 40~60V 耐压等级的高边开关电压余量有限，面对瞬态高压冲击存在击穿风险；很多项目采用「分立 MOS + TVS」搭建回路，BOM 器件繁多，PCB 布线复杂，同时缺少标准化故障诊断能力，短路保护只能依靠熔断器和软件处理。

WSH4100AN 是稳先微自研产品线内首颗 100V 车规智能高边开关。在汽车领域，100V 耐压的核心价值场景是 48V 乘用车、商用车与工程机械电控：这类系统标称电源虽为 48V，但抛负载与线束感性反冲会在电源线上叠加高额瞬态尖峰，100V 耐压可留出充足设计余量，同时减少大功率外部 TVS 的用量。

同时，WSH4100AN是稳先微推出的车规单通道智能高边开关，4.5~100V 超宽工作电压，85℃环境可持续 2A 输出，搭载 CS 高精度电流采样、ST 专用故障反馈引脚与全套硬件锁存保护，集成驱动、保护、诊断，为 48V 乘用车、商用车与工程机械的阻性、感性负载提供一体化方案。

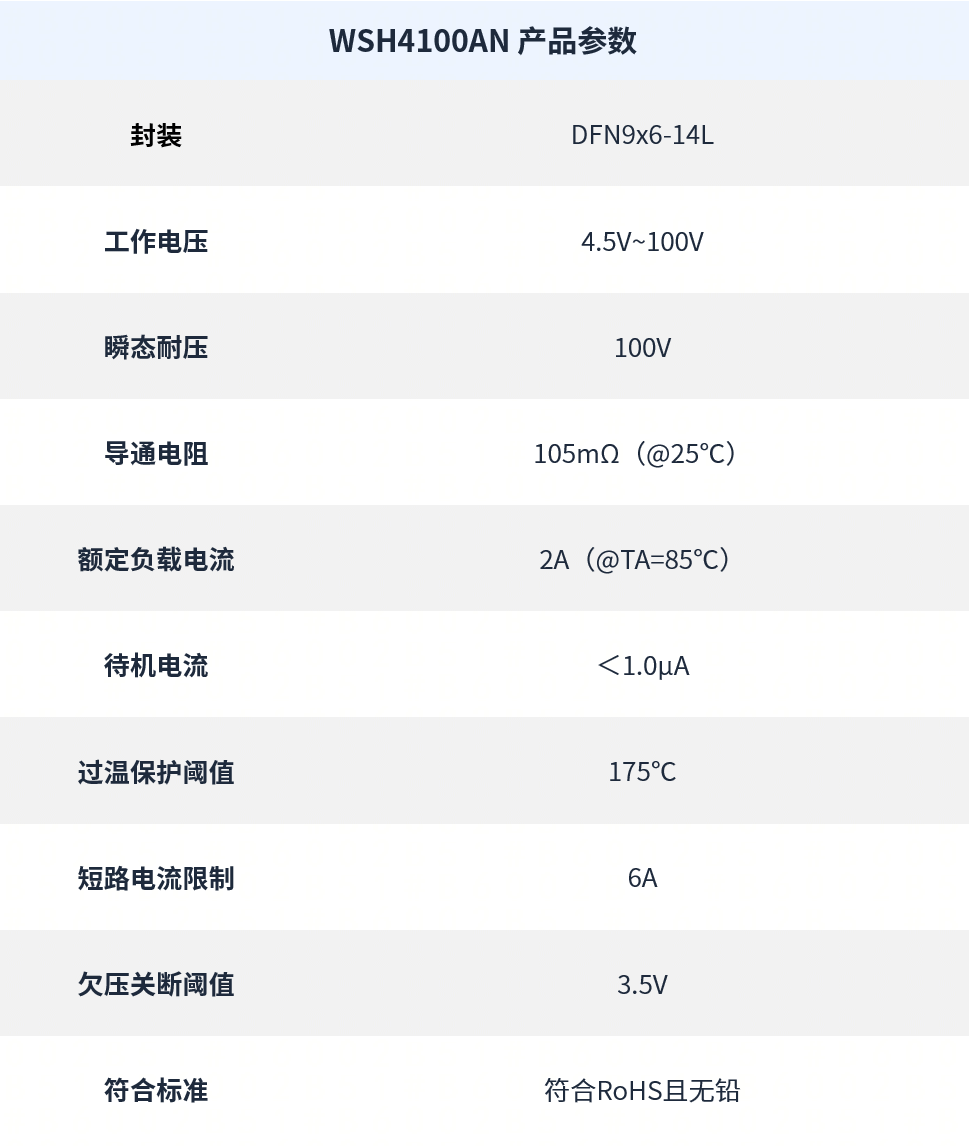

—   产品核心参数  —

— 典型应用电路图  —

—   产品设计优势  —

• 4.5~100V 超宽工作电压，100V 极限耐压

  适配 48V 商用车、工程机械电气平台，从容应对抛负载、感性关断带来的高压瞬态尖峰，降低瞬态过压击穿风险，减少外部大功率 TVS 的使用需求。

• 105mΩ 典型导通内阻，85℃环境 2A 持续带载

  25℃典型导通电阻 105mΩ；DFN9×6-14L 封装带大面积散热焊盘，电磁阀、信号灯长期连续工作温升可控，适配电控板多路通道密集排布。

• CS 高精度比例电流采样 + ST 故障状态反馈双诊断引脚

  CS 输出与负载成正比的模拟电流信号，宽电流区间采样精度稳定；ST 专用引脚直接输出过载、短路、开路、过温故障状态；关断状态同样支持开路负载检测，故障信息直连 MCU，实现 ECU 故障记录与自检。

• 全套硬件锁存式保护机制

  内置欠压关断、6A 分级硬件限流、175℃热关断锁存、105V 感性负载钳位、地丢失 / 电源丢失保护、多级 ESD 防护。发生短路、过温故障硬件锁存关断，不完全依赖 MCU 软件干预，提升恶劣工况回路安全性。

• 2.5μA 低休眠静态电流

  休眠模式典型待机电流 2.5μA，多颗芯片并联时整机漏流可控，缓解商用车长期静置带来的蓄电池亏电问题。

• 3.3V/5V 兼容逻辑输入

  IN、DEN 控制引脚兼容车载 MCU 通用电平，无需额外电平转换，主控 IO 可直接驱动芯片。

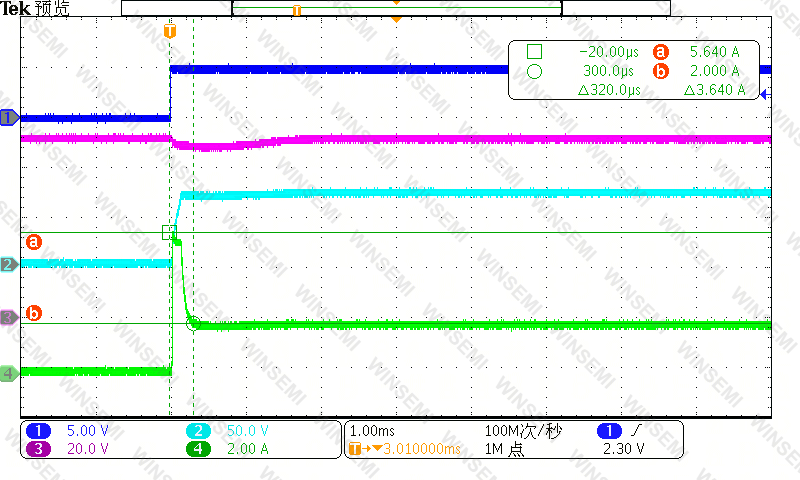

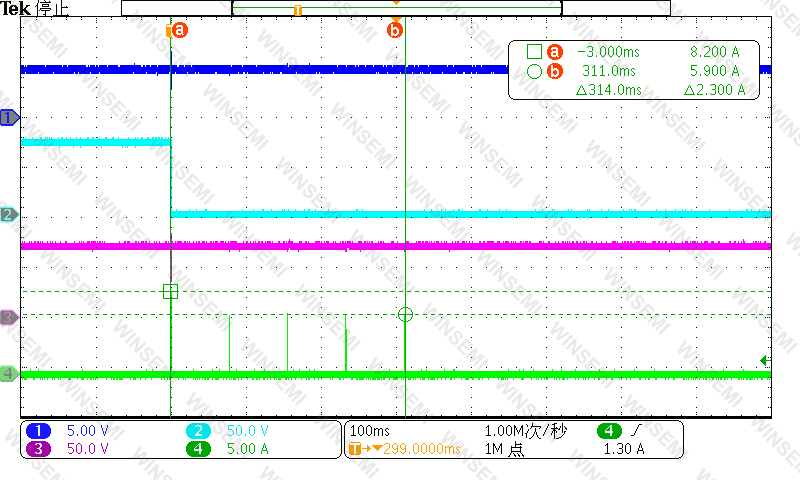

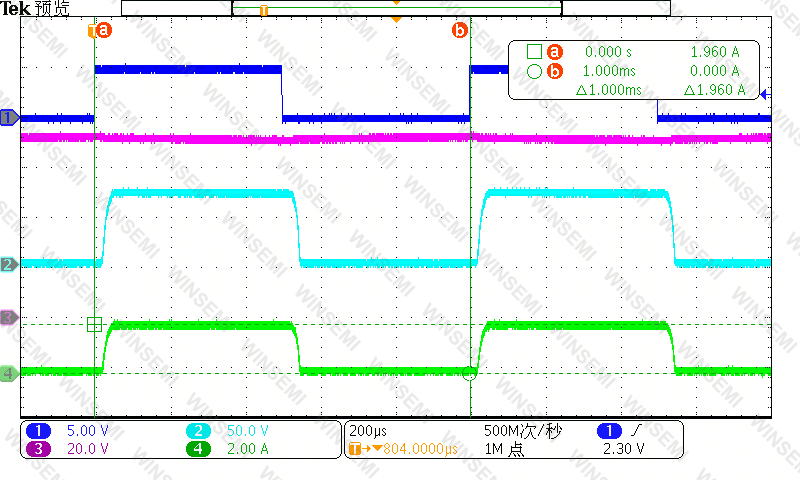

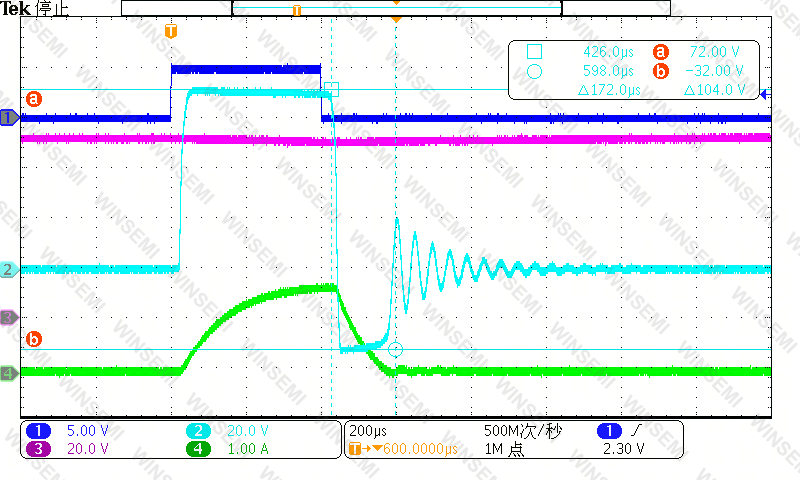

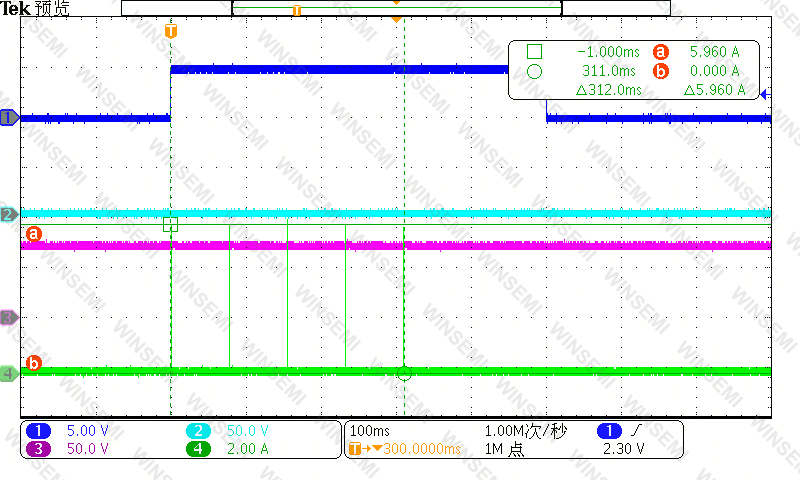

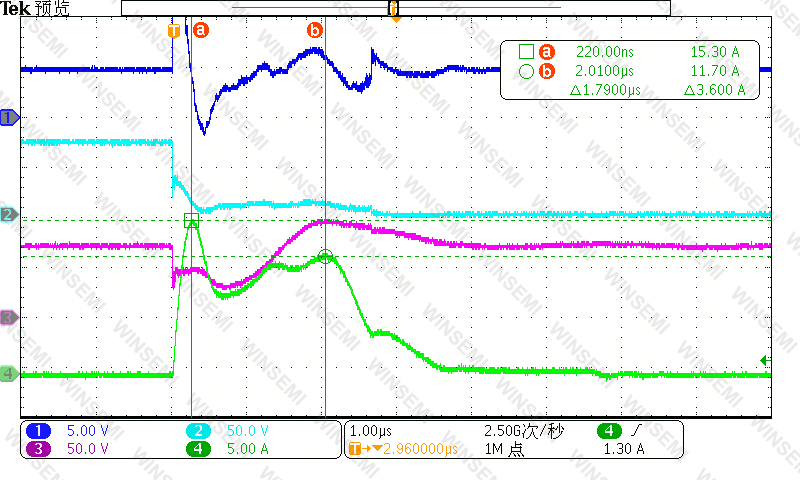

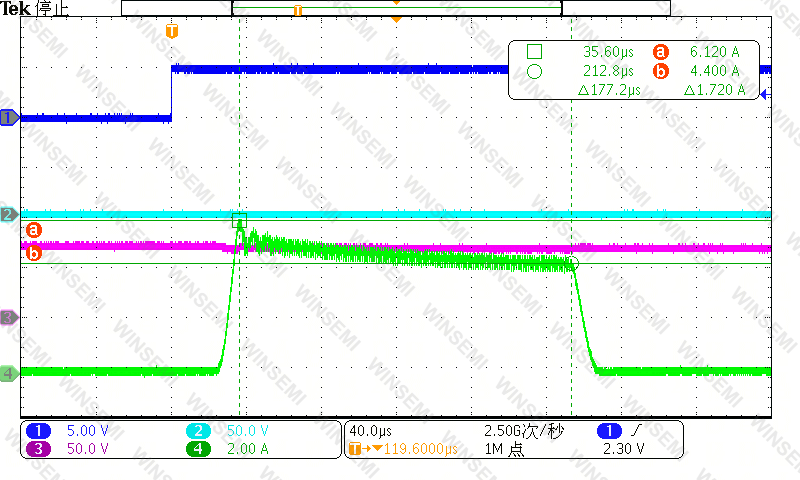

—  测试波形图及具体信息  —

—  典型应用场景  —

1. 48V 乘用车、商用车、卡车客车电控：车载信号灯光、液压电磁阀、雨刮执行机构及各类辅助执行器负载

2. 工程机械电控单元：设备信号灯、小型液压电磁阀、继电器驱动点位
