此前专栏已逐一解析 3/4/5/6-Pin 单向 超级PMOS 高边开关，覆盖单电源负载通断、防护、电流采样、故障诊断等常规驱动需求。今天带来同技术谱系下的特色衍生款 ——WSDB 双向智能开关，针对性解决双电源、多路供电设备存在的电源回流倒灌设计难题。
在双电池并联、车载多路配电、工控冗余供电设备开发中，工程师常需要规避两路电源互相倒灌的问题。若采用二极管、分立 MOS 搭建传统防回流回路，虽能实现基础隔离效果，但会存在正向压降偏高、器件温升明显等情况；同时分立方案需额外增设外围电路实现短路、过温防护，无法同步采集负载电流、反馈故障信号，整体物料数量多，PCB 布线调试工作量更大。 稳先微 WSDB 系列 40V 双向智能开关，将双向隔离通路、全套硬件防护、电流诊断功能集成于单颗芯片，为存在双向回流风险的供电系统提供一体化驱动方案。
— 产品硬件核心特性 —
01
双通道双向架构，硬件阻隔电源反向回流
芯片内置背靠背双向功率通路，依靠 SEL 引脚可灵活切换 A/B 供电输出方向，硬件结构能够抑制两路电源之间的反向电流，可减少外置防反隔离器件。 两款型号按需选型：

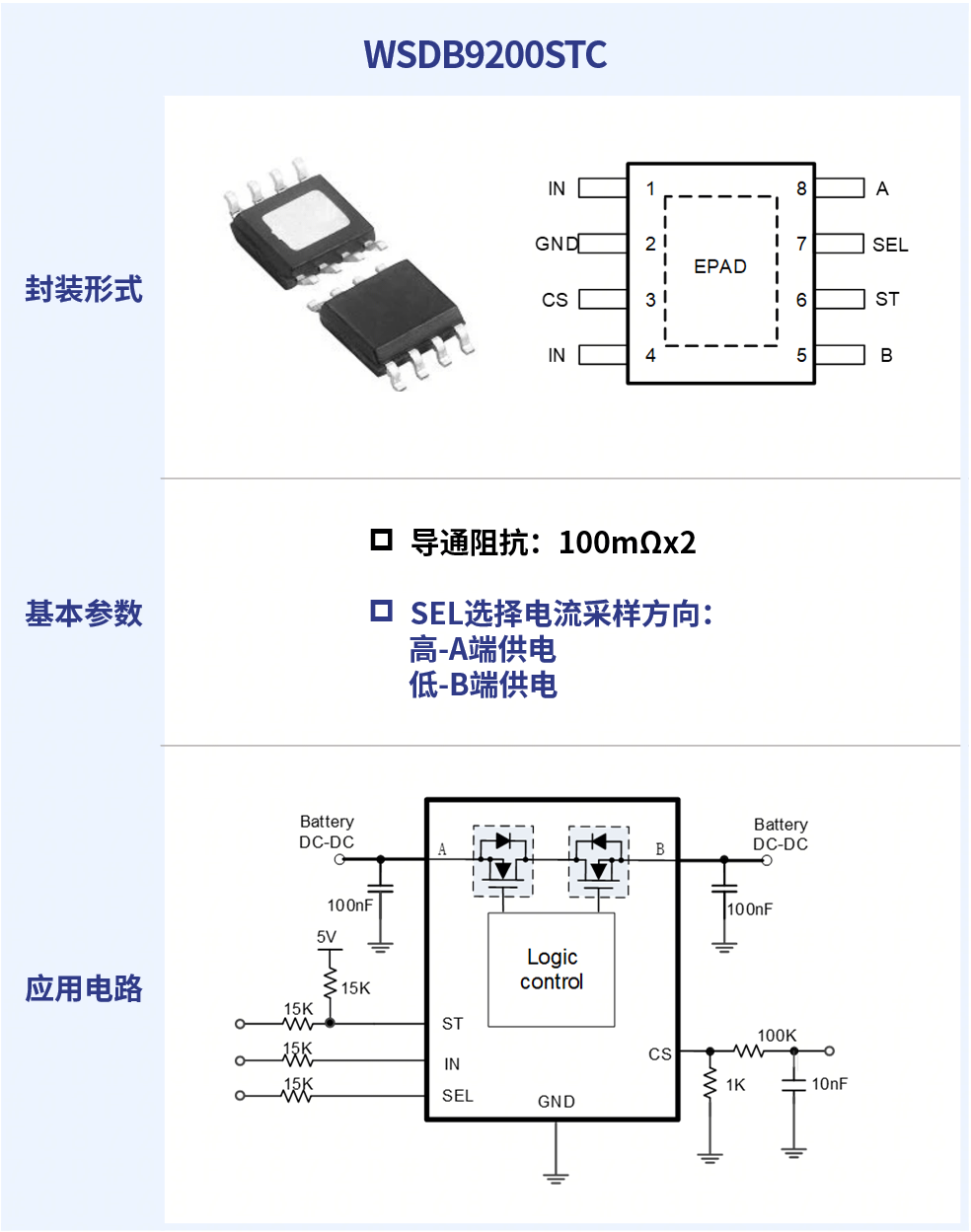

WSDB9200STC：单通道导通阻抗 100mΩ，适配中小电流轻量化设备；

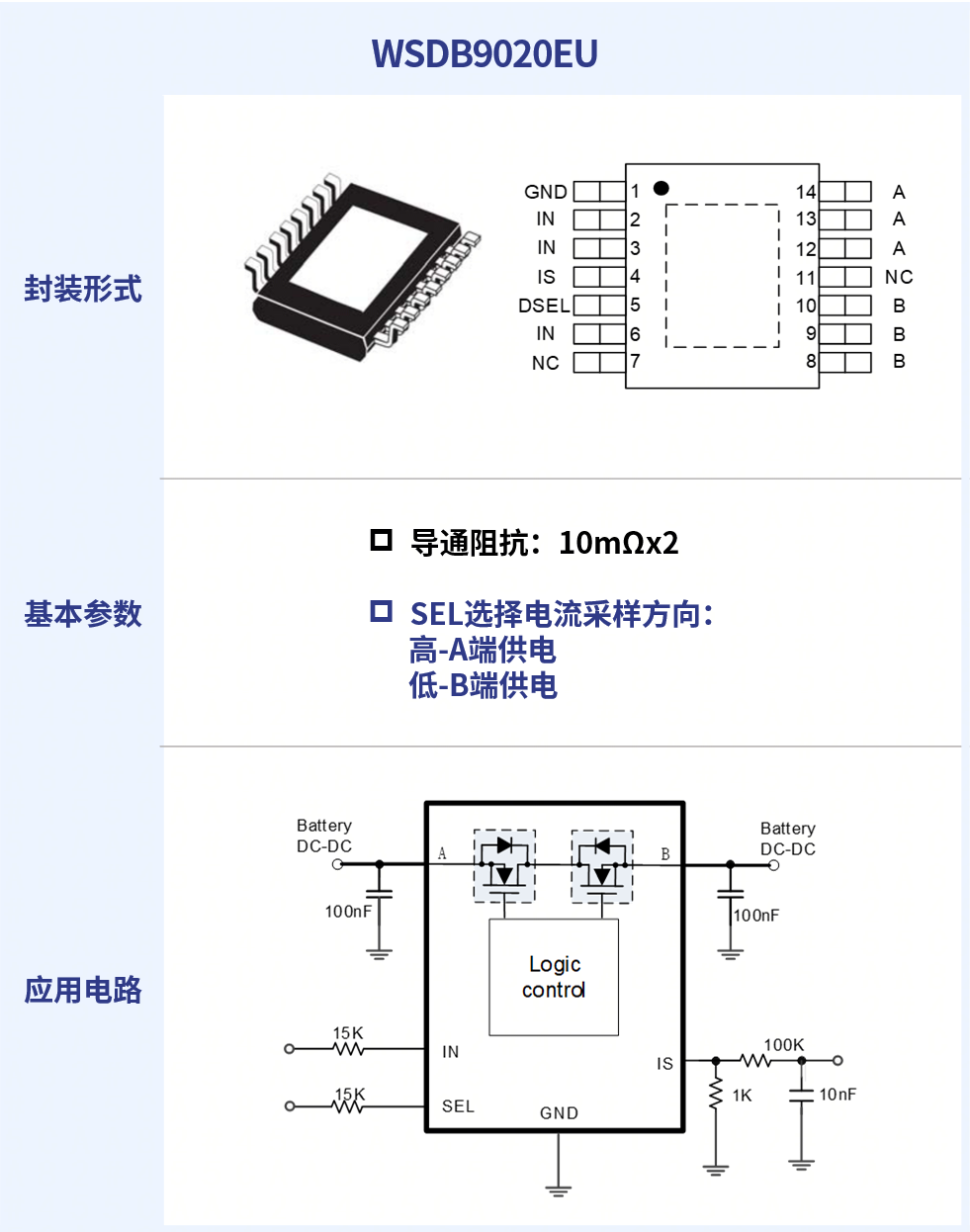

WSDB9020EU：单通道导通阻抗 10mΩ，适合工作电流偏大、对通路损耗敏感的场景。
02
4.0~35V 宽电压工作区间
兼容低压锂电池、24V 工业直流、12V 车载电瓶等主流直流供电平台，消费、工控、车载设备均可适配设计。
03
片内集成多维度硬件自我保护机制
芯片搭载独立硬件故障响应环路，无需 MCU 软件介入处置，覆盖多重异常工况：负载限流、短路锁存关断、超温热关断、过压钳位、欠压锁定，能够降低短路、过载、超温带来的器件损坏概率。
04
配套完整诊断监测引脚，适配整机系统管控
芯片标配标准化诊断功能：可输出实时负载电流采样信号、ST 故障状态反馈引脚；短路故障支持锁存机制，MCU 可读取回路电流数值与故障信号，便于整机实现功率监测、故障上报功能。
— 典型应用场景 —
双电池并联便携设备：户外工具、便携储能、手持设备
车载多路 12V 供电外设：车载灯具、小型冷却泵阀设备
小型工控冗余供电模块
清洁、水暖类智能家居设备：扫地机、恒温水暖阀
WSDB9200系：
精简外围物料：集成双向隔离通路，可减少分立防反二极管、多路切换 MOS 等器件使用，简化 PCB 布线；
降低通路损耗：双通道低导通阻抗设计，相较二极管分立方案可减小正向压降，缓解设备长期工作温升；
一体化集成功能：单芯片同时完成电源防倒灌、负载功率驱动、硬件故障防护、电流状态监测，减少多器件搭配调试工作量；
分层型号适配：高低阻抗两款型号区分小 / 大电流应用场景，匹配不同设备的成本与功耗设计需求。
