稳先微4-Pin超级PMOS智能开关：全保护集成

针对泵、电磁阀、直流电机、电磁铁、加热管、继电器等大功率执行器驱动设计，工程师底层设计需求分为两类：第一，实现负载稳定可靠的导通、关断控制；第二，短路、过载、电压扰动、超温等异常工况下，有效保护功率器件与整机控制系统。 仅采用基础外围元件搭建、未配套高速检测回路的简易分立 PMOS 高侧驱动方案，故障防护能力存在明显局限，典型工况风险如下：

1. 短路瞬态防护不足：负载短路瞬时产生大冲击电流，外置分立保护环路存在微秒级响应延迟，易出现功率管热击穿；




2. 过载温升检测滞后：持续过载电流使 PMOS 产生大量功耗，因电流、温度采样点远离功率管本体，热量传导存在延时，保护触发滞后；




3. 电源扰动带来线性区损耗：输入电压大范围波动时，若无配套栅极稳压驱动电路，PMOS 无法维持饱和开关状态，长期线性区工作会累积功耗，引发器件过热损坏；




4. 保护阈值温漂问题：方案依赖外置热敏电阻、低成本模拟基准，环境与器件温升会偏移过流、过热保护阈值，引发保护误动作或故障漏保护。 补充说明：通过增设高速电流采样、管芯贴近式温度检测、栅极稳压驱动等优化电路，能够大幅缓解以上防护短板。

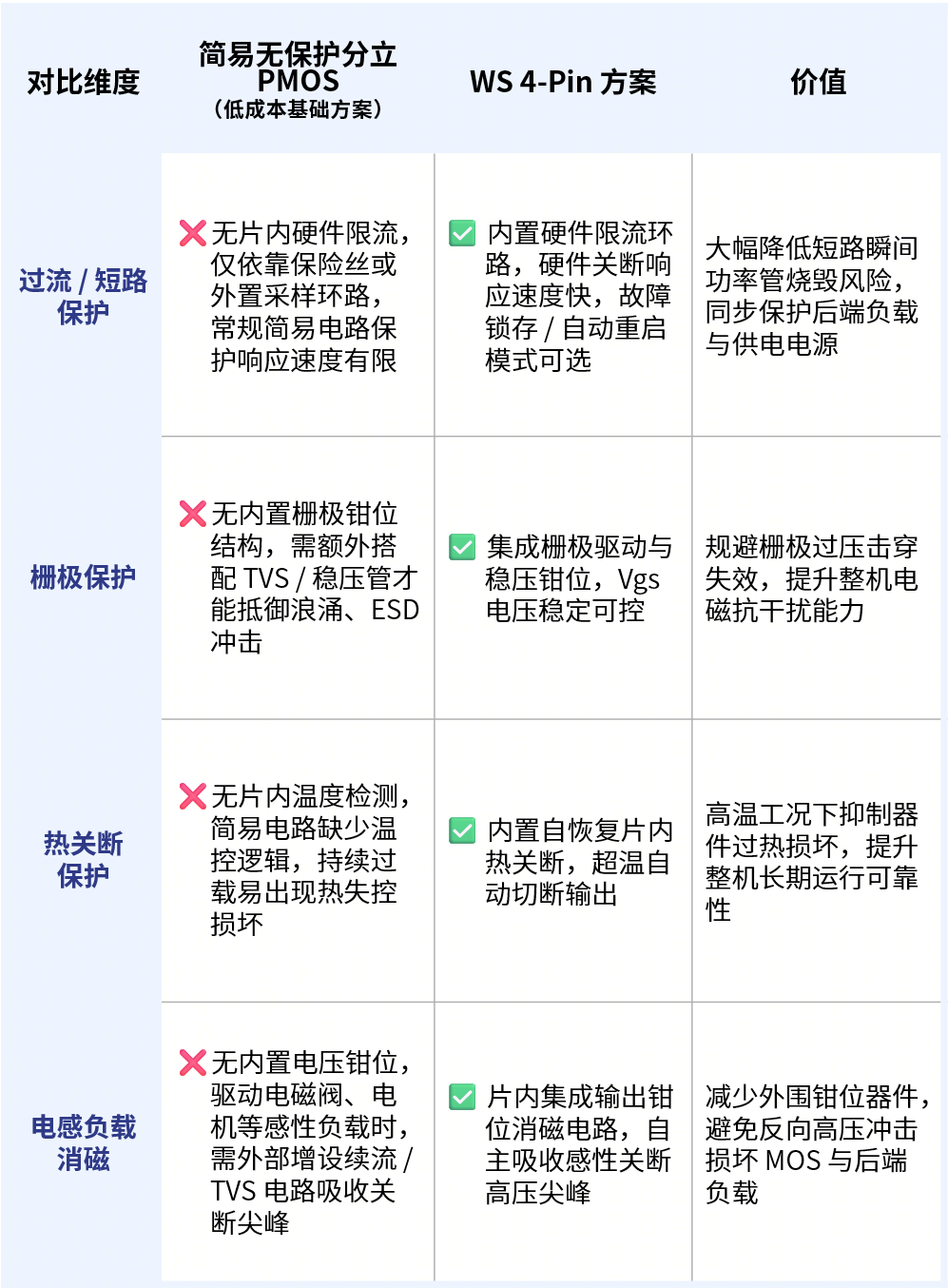

—  4-Pin 方案：集成四大硬件保护  —

WS 4-Pin 将 功率开关 + 全功能保护 集成于一颗芯片，所有保护都由内部硬件电路直接执行，无需任何外围元件。

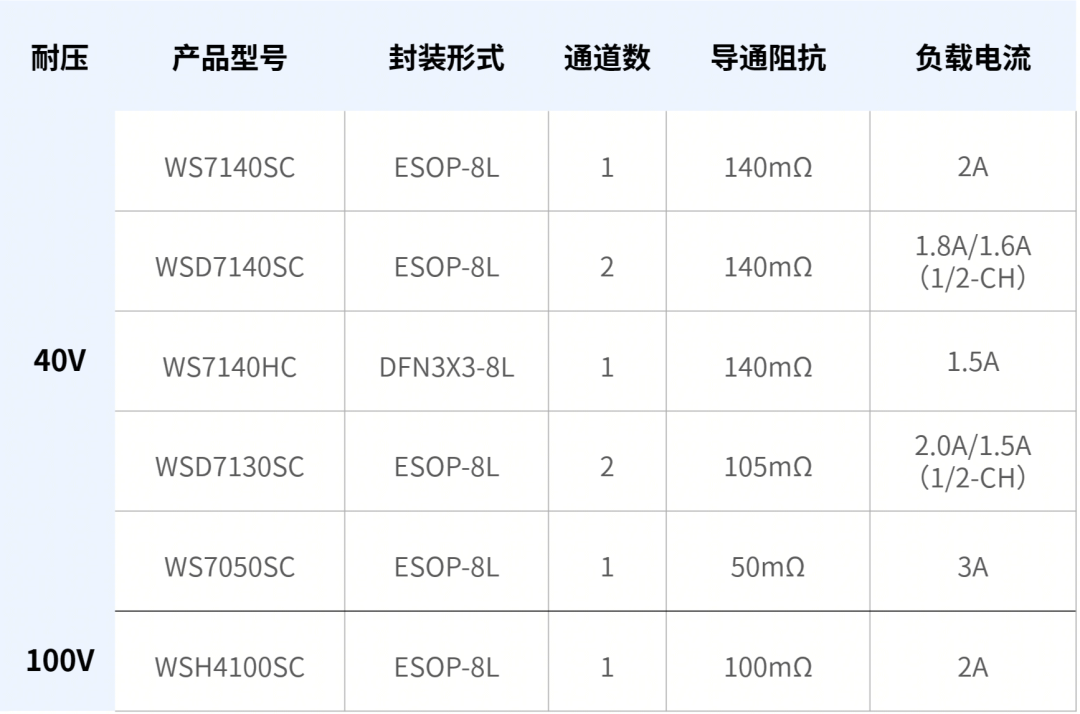

—  产品选型表（4-Pin）  —

—  典型应用场景  —

• 感性线圈负载：继电器、电磁阀、接触器、电磁锁

  内置配套保护：短路硬件限流、感性关断尖峰钳位消磁、片内超温热关断



• 小型直流电机负载：直流风扇、微型水泵、小型直流减速电机

  内置配套保护：堵转 / 短路过流限流、高温自恢复热关断、电机反电动势钳位消磁

• 阻性加热负载：PTC 加热器、电热丝发热模块

  内置配套保护：持续过流限流、超温自动切断热关断



• 通用高边开关场景：各类仅需负载通断控制、无电流采集与故障上报需求的高边驱动电路

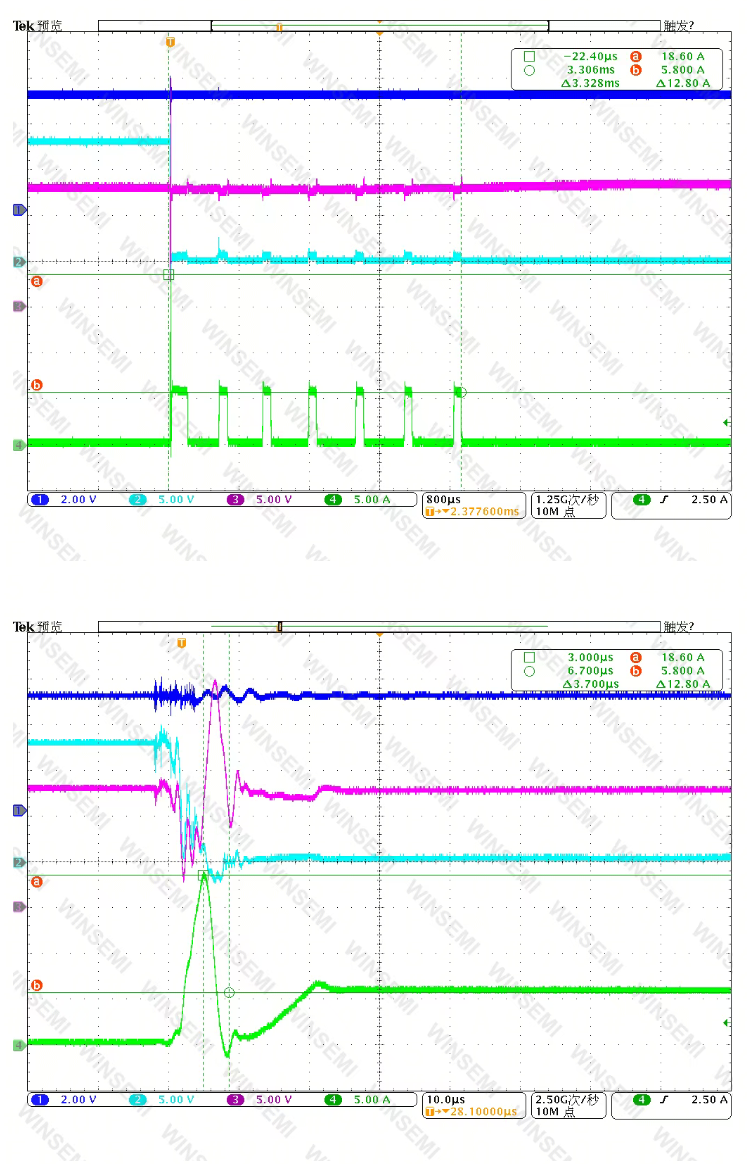

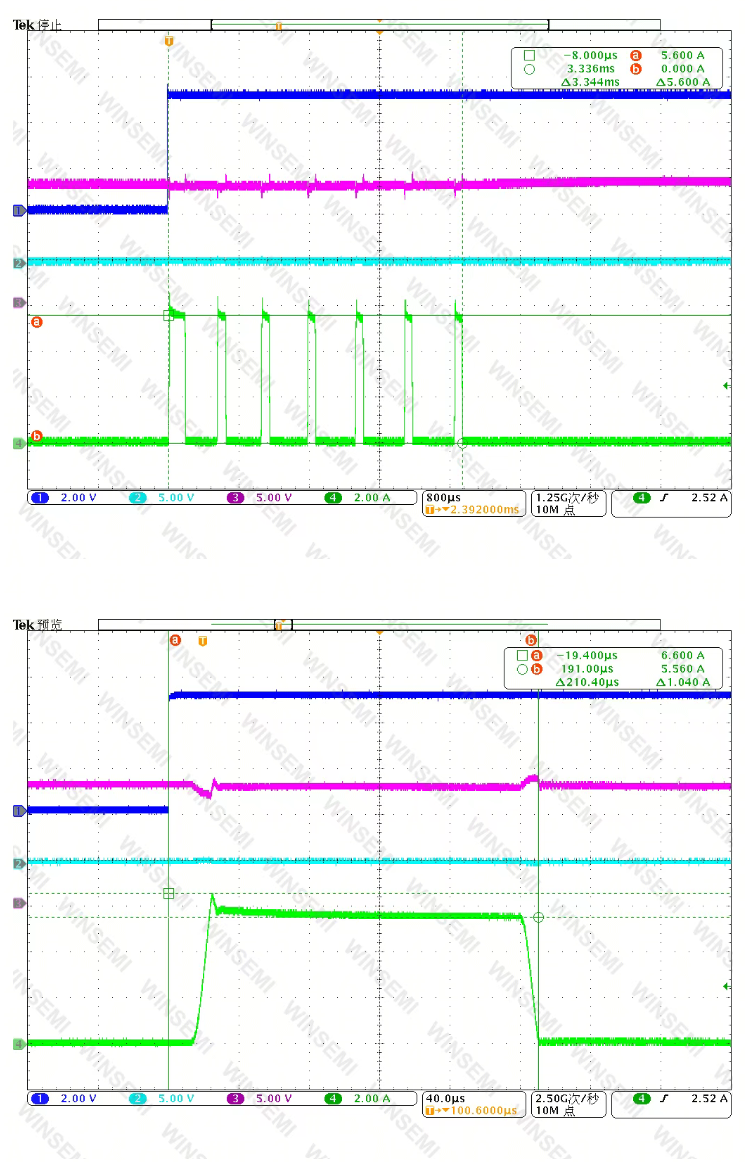

— OUT-GND采用短线测试  —

稳先 4-Pin 超级PMOS，集成硬件全保护，免外围防护电路，适配各类无需采样上报的功率负载，用单芯片简化驱动设计，全方位提升设备长期运行可靠性。
